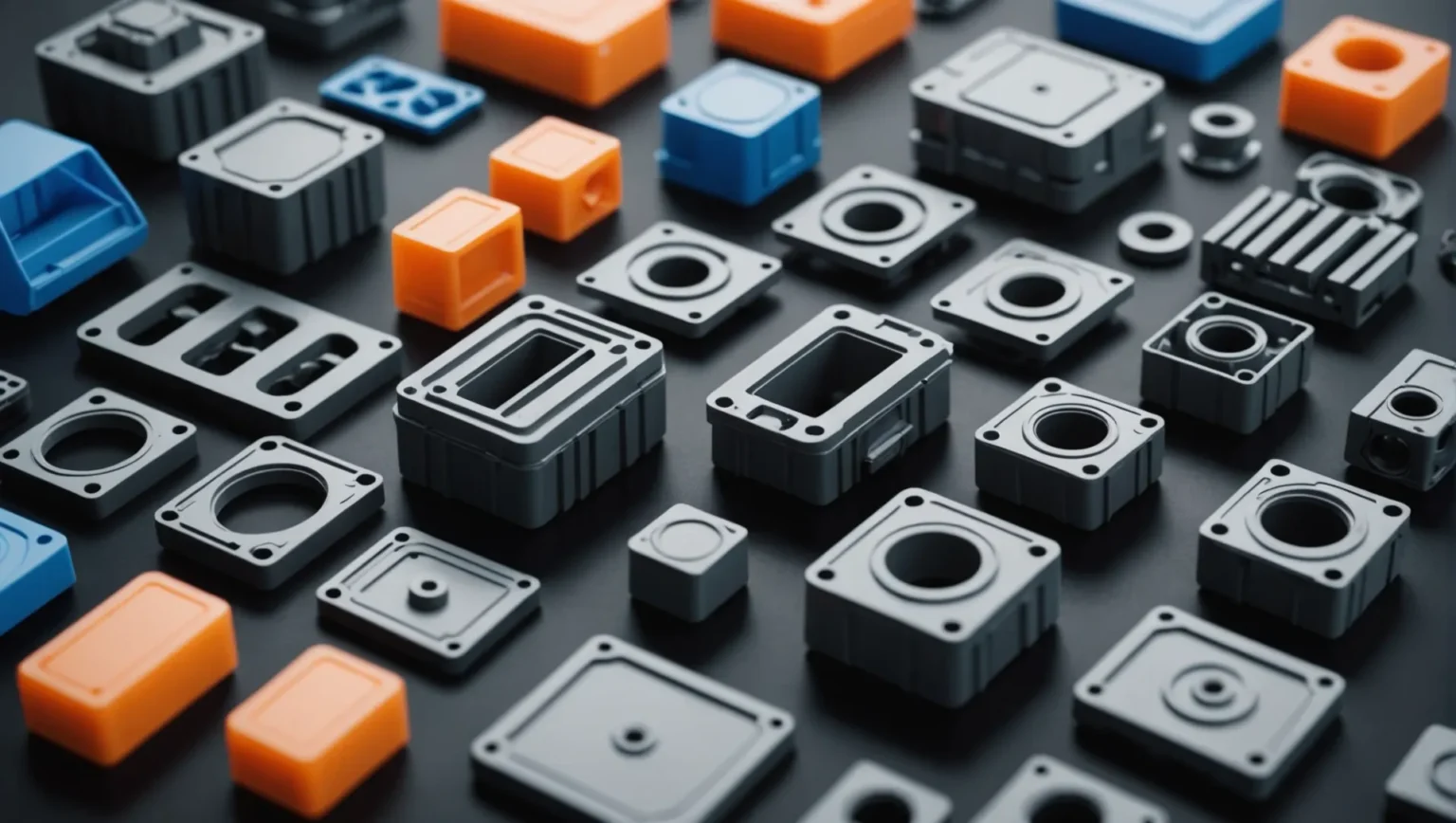

Каковы наилучшие методы проектирования формованных пластиковых деталей?

Проектирование пластиковых формованных деталей может показаться сложной задачей, но это не обязательно!

Лучшие методы проектирования формованных пластиковых деталей включают анализ требований к продукции, выбор подходящих материалов, обеспечение структурной однородности, оптимизацию конструкции пресс-форм и совершенствование производственных процессов.

Хотя основы представляют собой надежную отправную точку, более глубокое изучение каждого аспекта может значительно повысить эффективность и надежность вашего проекта. Давайте разбираться в тонкостях вместе!

Как функция продукта влияет на выбор дизайна?

Понимание функций продукта имеет решающее значение при принятии дизайнерских решений, особенно при литье пластмасс под давлением.

Функция продукта диктует выбор дизайна, определяя выбор материала, структурные особенности и производственные процессы. Например, необходимость высокой прочности или химической стойкости будет определять параметры материала и конструкции.

Анализ функциональности продукта

Прежде чем приступить к проектированию ¹ отлитой под давлением из пластмассы , важно провести тщательный анализ ее предполагаемой функции. Это предполагает понимание окружающей среды, в которой будет работать продукт, включая факторы стресса, колебания температуры и потенциальное химическое воздействие.

Определив эти параметры, вы можете установить фундаментальные требования к вашему проекту. Например, если продукт должен выдерживать значительные механические нагрузки, может потребоваться использование материалов с высокой прочностью на разрыв или использование структурного усиления, такого как ребра.

Выбор материала и функция продукта

Роль выбора материала ² в согласовании дизайна и функциональности продукта невозможно переоценить. Различные применения требуют разных свойств материала. Например:

• Теплостойкость: изделия, работающие в условиях высоких температур, требуют пластика, способного выдерживать повышенные температуры без деформации.
• Химическая стойкость. Если продукт будет взаимодействовать с коррозийными веществами, выбор химически стойкого пластика имеет решающее значение для обеспечения его долговечности.

Сравнительная таблица может проиллюстрировать варианты материалов, основанные на общих функциональных требованиях:

Рекомендации по структурному проектированию

Структурные аспекты дизайна в равной степени зависят от функции продукта. Однородность толщины стенок является важным фактором, поскольку она влияет на скорость охлаждения и целостность формованной детали. Например, неравномерная толщина стенок может привести к деформации или концентрации напряжений.

Использование таких элементов, как ребра, может повысить прочность без значительного увеличения веса. Проектирование этих элементов требует баланса между удовлетворением функциональных требований и оптимизацией технологичности.

Согласование производственного процесса

Наконец, выбранный производственный процесс должен соответствовать функциональным требованиям продукта. Это включает в себя выбор соответствующих параметров литья под давлением и обеспечение того, чтобы конструкция пресс-формы облегчала производство при сохранении качества детали.

Такие факторы, как расположение ворот и конструкция системы охлаждения, должны быть оптимизированы для улучшения потока материала и минимизации дефектов.

Каждый выбор конструкции, от выбора материала до конфигурации пресс-формы, играет ключевую роль в обеспечении того, чтобы конечный продукт не только соответствовал своей предполагаемой функции, но и имел превосходные эксплуатационные характеристики.

Какие факторы должны определять выбор материала?

Выбор правильного материала имеет решающее значение при проектировании пластиковых деталей, влияя на функциональность, долговечность и стоимость.

Выбор материала определяется функциями продукта, условиями окружающей среды, пластическими свойствами и соображениями стоимости. Оцените нагрузку, температуру, химическое воздействие и производительность, чтобы выбрать такие материалы, как АБС-пластик для прочности или ПП для устойчивости к коррозии.

Понимание функциональности продукта и условий окружающей среды

Основным руководством при выборе материалов является понимание предполагаемой функции продукта и окружающей среды, в которой он будет работать. Начните с оценки уровней нагрузки, которую выдержит компонент. Например, для деталей, подвергающихся высоким механическим нагрузкам, может потребоваться прочный пластик, такой как поликарбонат (ПК). Если ваше изделие работает в условиях высоких температур, необходимы термостойкостью ³

Далее рассмотрим химическое воздействие. Пластмассы существенно различаются по своей химической стойкости. Например, если продукт будет контактировать с кислотными или коррозионными веществами, выберите такой материал, как полипропилен (ПП), известный своей превосходной химической стойкостью.

Оценка пластических свойств

Внутренние свойства пластика играют решающую роль при выборе. Вот ключевые свойства, которые следует учитывать:

• Текучесть : Хорошая текучесть облегчает формование сложных форм и уменьшает количество дефектов.
• Усадка : Различные пластмассы при охлаждении сжимаются с разной скоростью. Учет усадки обеспечивает точность размеров.
• Термостойкость : необходима для продуктов, используемых вблизи источников тепла или в условиях высоких температур.
• Химическая стойкость : защищает целостность продукта при воздействии различных химикатов.

Вопросы стоимости и доступности

Хотя функциональность и свойства имеют решающее значение, стоимость и доступность материалов часто определяют окончательный выбор. Очень важно сбалансировать производительность с бюджетными ограничениями. Например, хотя ПК обладает превосходными свойствами, его более высокая стоимость может побудить дизайнеров рассмотреть возможность использования ABS, когда бюджетные ограничения ограничены.

В заключение, выбор материала — это многогранное решение, включающее анализ функциональных требований, условий окружающей среды и внутренних пластических свойств с учетом экономической эффективности. Изучение баз данных материалов ⁴ может дополнительно помочь в принятии обоснованных решений.

Почему структурная однородность имеет решающее значение для формованных деталей?

Обеспечение структурной однородности формованных деталей является ключом к предотвращению дефектов и повышению долговечности.

Структурная однородность формованных деталей жизненно важна для предотвращения деформации, обеспечения стабильных характеристик и улучшения общего качества продукта. Это предполагает поддержание одинаковой толщины стенок, соответствующего дизайна ребер и точных уклонов для извлечения из формы в процессе проектирования.

Важность однородности толщины стенок

В сфере литья под давлением однородность толщины стенок ⁵ является фундаментальным аспектом, который напрямую влияет на качество и функциональность конечного продукта. Различия в толщине могут привести к неравномерной скорости охлаждения, что приведет к возникновению внутренних напряжений, вызывающих коробление или деформацию. Для получения оптимальных результатов рекомендуется поддерживать постоянную толщину стенок в диапазоне от 1 до 6 мм.

Эффекты неравномерного охлаждения

Неравномерное охлаждение из-за непостоянной толщины стенок может создать серьезные проблемы. Например, более толстые секции остывают медленнее, чем более тонкие, что приводит к дифференциальной усадке, которая может вызвать коробление или изгиб детали. Это влияет не только на эстетику, но и на функциональную целостность компонента.

Рекомендации по проектированию ребер

Ребра часто интегрируются в формованные детали для повышения их структурной прочности без значительного увеличения веса. Однако конструкция этих ребер должна быть тщательно продумана, чтобы избежать концентрации напряжений и потенциального растрескивания.

• Соотношение высоты и ширины: высота ребра обычно должна в 2–3 раза превышать толщину стены, а его ширина должна составлять 0,5–0,8 толщины стены.
• Распределение напряжений. Правильное расположение ребер помогает равномерно распределить напряжение по детали, что имеет решающее значение для сохранения целостности сложных компонентов под нагрузкой.

Точность демонтажа склона

Конструкция склона для извлечения формы является еще одним важным элементом, обеспечивающим структурную однородность. Эта функция облегчает извлечение деталей из формы, не вызывая повреждений или деформаций.

• Угол наклона: Обычно рекомендуется наклон при извлечении из формы от 0,5° до 2° в зависимости от свойств материала и геометрии детали.
• Влияние на качество поверхности. Правильно спроектированные уклоны предотвращают повреждение поверхности, сохраняя внешний вид и функциональность детали.

Интеграция скруглений для снижения напряжения

Добавление скруглений в острых углах позволяет значительно уменьшить площади концентрации напряжений. Эти закругленные края способствуют лучшему потоку материала во время формования и снижают вероятность растрескивания под нагрузкой.

Хорошо продуманный радиус галтели, обычно равный 0,25–0,75 толщины стенки, не только повышает прочность, но и продлевает срок службы изделия за счет сведения к минимуму слабых мест, в которых могут возникнуть трещины.

Таким образом, достижение структурной однородности формованных деталей требует пристального внимания к деталям конструкции, таким как толщина стенок, размеры ребер, наклоны при выемке из формы и радиусы скруглений. Учитывая эти факторы, дизайнеры могут значительно улучшить качество и производительность пластиковых деталей, отлитых под давлением.

Как конструкция пресс-формы может повлиять на качество продукции?

Углубление проектирования пресс-форм показывает, что они играют решающую роль в определении качества конечного продукта.

Конструкция пресс-формы влияет на качество продукции благодаря таким факторам, как выбор разделяющей поверхности, расположение литников, систем охлаждения и структурной целостности, гарантируя отсутствие дефектов в продукции.

Важность выбора поверхности разъема

Выбор правильной разделительной поверхности при проектировании формы имеет решающее значение для обеспечения функциональности и эстетики. Правильно выбранная разделяющая поверхность обеспечивает бесшовную обработку пресс-формы ⁶ и эффективную распалубку изделия. В идеале он должен располагаться по максимальному контуру продукта, чтобы не оставлять видимых линий на важных поверхностях и сохранять визуальную привлекательность продукта.

Расположение и типы ворот

Размещение и тип литников, используемых при проектировании формы, напрямую влияют на поток и заполнение материала. Ворота должны быть стратегически расположены в более толстых секциях продукта, чтобы обеспечить равномерное заполнение и избежать дефектов, таких как пустоты или линии сварки. Типы литников, таких как прямые, боковые или точечные, должны выбираться на основе конкретных потребностей продукта и конструкции пресс-формы для оптимизации процесса впрыска.

Проектирование системы охлаждения

Эффективно спроектированная система охлаждения имеет первостепенное значение для получения высококачественных отлитых деталей. Эта система должна учитывать структуру формы, свойства материала и параметры впрыска. Обеспечивая равномерный контроль температуры по всей форме, можно свести к минимуму такие проблемы, как коробление или остаточное напряжение, что повышает общую долговечность и точность конечного продукта.

Хорошо спланированная схема охлаждения ⁷ часто включает равномерно распределенные водяные каналы для поддержания постоянной скорости охлаждения по всей форме. Это предотвращает локальный перегрев или переохлаждение, которые могут привести к дефектам.

Структурная целостность и единообразие

Обеспечение одинаковой толщины стенок жизненно важно, чтобы избежать деформации или внутренних напряжений на этапе охлаждения. Например, поддержание толщины стенок в пределах 1–6 мм помогает обеспечить равномерное охлаждение и надежную структурную целостность. Кроме того, использование таких элементов, как ребра жесткости, может повысить прочность без ущерба для веса или эффективности использования материала.

Проектировщикам следует тщательно планировать эти структурные элементы, чтобы избежать концентрации напряжений, которые могут поставить под угрозу целостность продукта во время использования. Учитывая эти факторы, разработчики пресс-форм могут существенно повлиять не только на качество, но и на долговечность изделий, отлитых под давлением.

Подводя итог, можно сказать, что каждый аспект конструкции пресс-формы — от разделяющих поверхностей до систем охлаждения — играет ключевую роль в формировании качества и производительности продукции.

Заключение

Применяя эти передовые методы, вы можете повысить функциональность и эффективность ваших пластиковых формованных деталей. Подумайте об этих стратегиях для своих будущих проектов.
