इंजेक्शन मोल्डिंग के लिए आदर्श रिब-टू-वॉल अनुपात क्या है?

इंजेक्शन मोल्डिंग में रिब-टू-वॉल अनुपात सही होने से एक चुनौतीपूर्ण परियोजना को सफलता की कहानी में बदल दिया जा सकता है।

इंजेक्शन मोल्डिंग के लिए आदर्श रिब-टू-वॉल अनुपात दीवार की मोटाई का 0.5 गुना है, जो सिंक के निशान को कम करता है और संरचनात्मक अखंडता को बनाए रखता है।

लेकिन आइए यहीं न रुकें—यह तो बस हिमशैल का सिरा है। इसे केक पकाने जैसा समझें; आपको सही मात्रा में सही सामग्रियों की आवश्यकता है, लेकिन इसे उत्तम बनाने के लिए सही तकनीकों की भी आवश्यकता है। सामग्री की पसंद, भाग का इच्छित कार्य और विशिष्ट मोल्ड डिज़ाइन संबंधी विचार जैसे कारक आपकी प्रक्रिया को और भी बेहतर परिणामों के लिए बेहतर बना सकते हैं। एक ऐसे व्यक्ति के रूप में जिसने इस क्षेत्र में विजय और परीक्षण दोनों देखे हैं, मैं जानता हूं कि ये विवरण कितने महत्वपूर्ण हो सकते हैं। आइए इन तत्वों के बारे में गहराई से जानें ताकि आप हर बार दोषरहित परिणाम प्राप्त कर सकें।

इंजेक्शन मोल्डिंग में रिब-टू-वॉल अनुपात क्यों महत्वपूर्ण है?

मैंने एक बार कठिन तरीके से सीखा कि डिज़ाइन में एक छोटी सी चूक आगे चलकर बड़े मुद्दों को जन्म दे सकती है।

संरचनात्मक अखंडता को बनाए रखने, विकृत होने या डूबने के निशान को रोकने और इष्टतम प्रदर्शन और उपस्थिति सुनिश्चित करने के लिए इंजेक्शन मोल्डिंग में रिब-टू-वॉल अनुपात महत्वपूर्ण है।

रिब-टू-वॉल अनुपात को समझना

मैं आपको उस प्रोजेक्ट पर वापस ले चलता हूं जिस पर मैंने काम किया था जहां मैंने रिब-टू-वॉल अनुपात के महत्व को कम करके आंका था। यह कठिन तरीके से सीखा गया सबक था! यह अनुपात महत्वपूर्ण है क्योंकि यह प्रभावित करता है कि कोई हिस्सा यांत्रिक तनाव को कितनी अच्छी तरह झेल सकता है। पसलियाँ प्लास्टिक के हिस्सों में गुमनाम नायकों की तरह हैं - वे बिना अधिक अतिरिक्त वजन के ताकत जोड़ते हैं। लेकिन यदि आपको अनुपात सही नहीं मिलता है, तो आप कई विनिर्माण समस्याओं को देख रहे हैं ^।

अनुचित अनुपात के कारण सामान्य दोष

इसकी कल्पना करें: आपने अभी-अभी एक आकर्षक नए गैजेट का डिज़ाइन तैयार किया है, लेकिन परीक्षण के दौरान पता चला कि आपका प्रोटोटाइप गर्म सूप में प्लास्टिक के चम्मच की तरह मुड़ गया है! ऐसा तब होता है जब पसलियाँ बहुत मोटी होती हैं - वे अलग-अलग दरों पर ठंडी होती हैं, जिससे उनमें विकृति आ जाती है।

1. ताना-बाना: बहुत मोटी पसलियाँ असमान शीतलन का कारण बनती हैं, जिसके परिणामस्वरूप ताना-बाना होता है।
2. सिंक के निशान: मोटी पसलियाँ ठंडा होने के दौरान सामग्री को अंदर की ओर खींच सकती हैं।
3. तनाव एकाग्रता: यदि पसलियां बहुत पतली हैं, तो तनाव केंद्रित हो सकता है, जिससे स्थायित्व कम हो सकता है।

इन दोषों से बचने के लिए, रिब डिज़ाइन पर दिशानिर्देशों का पालन करना महत्वपूर्ण है:

रिब डिज़ाइन के लिए सर्वोत्तम अभ्यास

• पतली पसलियाँ: पसलियों को आधार से सिरे तक थोड़ा सा पतला करने से मदद मिलती है - इसे एक पतली कमर देने के रूप में सोचें।
• गोल कोने: नुकीले कोनों से बचें; वे तनाव चुम्बक हैं!
• पसलियों के बीच अंतर: तनाव क्षेत्रों को ओवरलैप होने से बचाने के लिए उन्हें पर्याप्त स्थान दें।

केस स्टडी: इलेक्ट्रॉनिक्स हाउसिंग डिज़ाइन

इसे चित्रित करें: आप एक इलेक्ट्रॉनिक्स आवास डिजाइन कर रहे हैं जहां पसलियां सुदृढीकरण में महत्वपूर्ण भूमिका निभाती हैं। किसी भी शर्मनाक विकृति या उन खतरनाक सिंक निशानों से बचने के लिए आपको रिब-टू-वॉल अनुपात की सावधानीपूर्वक गणना करनी चाहिए।

मेरे जैसे डिज़ाइनर उत्पादन शुरू होने से पहले किसी भी समस्या का पूर्वानुमान करने के लिए अक्सर सिमुलेशन सॉफ़्टवेयर की ओर रुख करते हैं। यह रिब डिज़ाइन और दीवार की मोटाई के लिए एक क्रिस्टल बॉल की तरह है। संबंधित संसाधन ² को देखें ।

सामग्री का चुनाव रिब डिज़ाइन को कैसे प्रभावित करता है?

क्या आपने कभी सोचा है कि सामग्री का चुनाव रिब डिज़ाइन को कैसे बना या बिगाड़ सकता है? मैंने प्रत्यक्ष रूप से देखा है कि कैसे सही का चयन किसी प्रोजेक्ट को बदल सकता है।

रिब डिज़ाइन में सही सामग्री का चयन करना महत्वपूर्ण है, जो मोटाई, ऊंचाई और दूरी को प्रभावित करता है। सामग्रियां तन्य शक्ति और लचीलेपन में भिन्न होती हैं, जो इन डिज़ाइन तत्वों को आकार देती हैं।

भौतिक गुणों को समझना

प्रत्येक सामग्री डिज़ाइन में अपनी कहानी बताती है। मुझे याद है जब मैंने पहली बार पता लगाया था कि एबीएस ³ ताकत और प्रभाव प्रतिरोध दोनों प्रदान करता है। यह ऐसा था जैसे कोई प्रकाश बल्ब बुझ गया हो। उन परियोजनाओं के लिए जहां लचीलापन महत्वपूर्ण है, पॉलीप्रोपाइलीन अपने उत्कृष्ट रासायनिक प्रतिरोध के कारण मेरा पसंदीदा बन गया।

पसलियों की मोटाई पर प्रभाव

मैंने परीक्षण और त्रुटि के माध्यम से सीखा है कि पसली की मोटाई वास्तव में किसी डिज़ाइन को बना या बिगाड़ सकती है। पॉलीकार्बोनेट का उपयोग करके, मैं यह देखकर आश्चर्यचकित रह गया कि पतली पसलियों के साथ भी कितनी ताकत बरकरार रखी जा सकती है। लेकिन अधिक लचीली सामग्रियों के साथ काम करते समय, चीजों को कठोर बनाए रखने के लिए कभी-कभी उन्हें मोटा करना अपरिहार्य होता है।

पसलियों की ऊंचाई और अंतर पर प्रभाव

मेरे पास एक बार एक परियोजना थी जहां उच्च शक्ति-से-वजन अनुपात के साथ नायलॉन की पसंद, लंबी पसलियों के लिए अनुमति दी गई थी और एक दूसरे से अधिक दूरी पर थी - एक सुंदर समाधान जिसने ताकत का त्याग किए बिना सामग्री के उपयोग को कम कर दिया। हालाँकि, पॉलीथीन के साथ, यह एक अलग कहानी थी; हमें पर्याप्त समर्थन के लिए छोटी, निकट दूरी वाली पसलियों का चयन करना पड़ा।

• नायलॉन : अपने उच्च शक्ति-से-वजन अनुपात के कारण लंबी पसलियों की अनुमति देता है।
• पॉलीथीन : पर्याप्त समर्थन के लिए छोटी, बारीकी से दूरी वाली पसलियों की आवश्यकता हो सकती है।

थर्मल विचार

थर्मल गुण रिब डिजाइन के गुमनाम नायकों की तरह हैं। मेरे पास ऐसे क्षण थे जब उनकी उपेक्षा करने से अप्रत्याशित विकृति उत्पन्न हुई। अब, मैं हमेशा उन सामग्रियों पर विचार करने पर ध्यान देता हूं जो बिना विकृत हुए उच्च तापमान का सामना कर सकती हैं, जिससे यह सुनिश्चित होता है कि हिस्से समय के साथ टिके रहेंगे।

यह समझना कि विभिन्न सामग्रियां थर्मल तनाव पर कैसे प्रतिक्रिया करती हैं, यह भविष्यवाणी करने में महत्वपूर्ण रही है कि विभिन्न अनुप्रयोगों में रिब डिज़ाइन कैसा प्रदर्शन करेंगे।

व्यावहारिक उदाहरण और दिशानिर्देश

उपभोक्ता इलेक्ट्रॉनिक्स पर केंद्रित मेरी एक परियोजना में, अच्छी तरह से सोची-समझी रिब ज्यामिति के साथ एबीएस ⁴ ये वो छोटे-छोटे बदलाव हैं जो बड़ा बदलाव लाते हैं।

मैंने पाया है कि विभिन्न परिस्थितियों में रिब डिज़ाइनों को मॉडल करने के लिए सिमुलेशन टूल का लाभ उठाना अमूल्य है। यह कोई भी प्रतिबद्धता बनाने से पहले वास्तविक दुनिया के प्रदर्शन का पूर्वानुमान लगाने के लिए एक क्रिस्टल बॉल की तरह है।

इन विवरणों में गहराई से जाकर, मेरा लक्ष्य उन घटकों को तैयार करना है जो कार्य और सौंदर्यशास्त्र को सहजता से संतुलित करते हैं, यह सुनिश्चित करते हुए कि वे सभी आवश्यकताओं को कुशलतापूर्वक पूरा करते हैं।

रिब डिज़ाइन में सामान्य गलतियाँ क्या हैं?

क्या आपने कभी सोचा है कि कुछ उत्पाद ख़राब क्यों हो जाते हैं? यह रिब डिज़ाइन में कमी आ सकती है।

सामान्य रिब डिजाइन गलतियों में गलत मोटाई, खराब प्लेसमेंट, ड्राफ्ट कोणों की उपेक्षा और सामग्री प्रवाह की अनदेखी शामिल है, जिससे संरचनात्मक अखंडता के मुद्दे, विकृति या सौंदर्य संबंधी खामियां होती हैं।

पसली की मोटाई संबंधी त्रुटियाँ

मुझे याद है कि पहली बार मैंने पसलियों की मोटाई को लेकर गलती की थी। मैं एक आकर्षक नए गैजेट केस पर काम कर रहा था, और मैंने सोचा, "अरे, मोटी पसलियां इसे मजबूत बनाएंगी, है ना?" गलत! जब हिस्से सांचे से बाहर आए, तो उन पर भद्दे सिंक के निशान ⁵ , जैसे कि गोल्फ की गेंद पर गड्ढे पड़ गए हों। इससे बचने के लिए, सामान्य नियम यह है कि पसलियों की मोटाई नाममात्र दीवार की मोटाई के 50% से कम रखी जाए।

गलत रिब प्लेसमेंट

प्लेसमेंट कुंजी है—मुझ पर विश्वास करें, मैंने कठिन तरीके से सीखा है। एक परियोजना के दौरान, मैंने पसलियों को एक-दूसरे के बहुत करीब रखा, यह सोचकर कि यह उत्पाद को मजबूत करेगा। सामग्री प्रवाह ⁶ अवरुद्ध कर दिया और मुझे अधूरा भर दिया। ठीक उसी तरह जैसे कि आपके पौधों की भीड़ उनके विकास को रोक सकती है, पसलियों को समान वितरण और मजबूती सुनिश्चित करने के लिए जगह की आवश्यकता होती है।

ड्राफ्ट कोणों का अभाव

ड्राफ्ट कोण एक बाद के विचार की तरह लग सकते हैं, लेकिन उनके बिना, आप इजेक्शन के दौरान खुद को एक आपदा के लिए तैयार कर रहे हैं। कल्पना कीजिए कि आप अपने पैर से एक तंग बूट को झटकने की कोशिश कर रहे हैं—यह आसान नहीं है, है ना? कम से कम 0.5° ड्राफ्ट कोण के बिना हिस्से फंस सकते हैं या क्षतिग्रस्त हो सकते हैं।

सामग्री प्रवाह की अनदेखी

भौतिक प्रवाह को समझना प्लास्टिक मार्गों का जासूस होने जैसा है। एक बार, मैंने इस बात पर ध्यान नहीं दिया कि सामग्रियां मेरे डिज़ाइन के माध्यम से कैसे यात्रा करेंगी, जिससे विकृत टुकड़े बन गए जो असमान सिकुड़न इलेक्ट्रॉनिक्स ^। सीएडी सॉफ़्टवेयर के साथ सिमुलेशन चलाने से यह अनुमान लगाया जा सकता है कि आपका डिज़ाइन वास्तविकता में कैसा व्यवहार करेगा, आपको इन सिरदर्द से बचा सकता है।

• सिमुलेशन सॉफ्टवेयर : संभावित समस्याओं को घटित होने से पहले पकड़ने के लिए यह मेरा पसंदीदा उपकरण बन गया है।
• सामग्री का चयन : डिज़ाइन जितना ही महत्वपूर्ण - सही सामग्री का चयन भंगुरता या अवांछित लचीलेपन को रोकता है।

इन त्रुटियों से सीखकर, मैंने अपने कौशल को निखारा है और अब रिब डिजाइन को सावधानी और रचनात्मकता के मिश्रण के साथ अपनाता हूं। यह ऐसे उत्पाद बनाने के लिए कार्यक्षमता के साथ सौंदर्यशास्त्र को संतुलित करने के बारे में है जो न केवल अच्छे दिखते हैं बल्कि समय की कसौटी पर भी खरे उतरते हैं।

आप सर्वश्रेष्ठ रिब आयाम कैसे निर्धारित करते हैं?

क्या आपने कभी खुद को पसलियों के आयामों की दुनिया में खोया हुआ पाया है, क्या आप सोच रहे हैं कि उन्हें सही तरीके से कैसे प्राप्त किया जाए?

इष्टतम रिब आयाम निर्धारित करने के लिए, सामग्री गुणों, भार वितरण और डिज़ाइन बाधाओं पर विचार करें। मजबूत और देखने में आकर्षक डिज़ाइन सुनिश्चित करने के लिए इंजीनियरिंग फ़ॉर्मूले या डिज़ाइन सॉफ़्टवेयर का उपयोग करें।

रिब फ़ंक्शंस को समझना

पसलियां कपड़ा डिजाइन से लेकर इंजीनियरिंग संरचनाओं तक विभिन्न क्षेत्रों में महत्वपूर्ण घटकों के रूप में काम करती हैं। वस्त्रों में, पसलियाँ लोच और बनावट जोड़ती हैं, जबकि इंजीनियरिंग में, वे सुदृढीकरण प्रदान करती हैं। आपकी पसलियों के उद्देश्य को समझने से उपयुक्त सामग्री ⁸ ।

जब मैंने पहली बार इस क्षेत्र में शुरुआत की, तो मैं पसलियों के महत्व से चकित था। समय के साथ, मुझे एहसास हुआ कि सही सामग्री चुनने के लिए यह समझना महत्वपूर्ण है कि आपकी पसलियाँ क्या भूमिका निभाती हैं। उदाहरण के लिए, मेरे एक मित्र ने एक बार पसलियों के लिए एक प्लास्टिक सामग्री चुनी, यह सोचकर कि यह हल्का होगा, लेकिन जल्द ही एहसास हुआ कि लचीलेपन के लिए अनुमान से अधिक मोटी पसलियों की आवश्यकता होती है।

पसली के आयाम को प्रभावित करने वाले प्रमुख कारक

1. सामग्री गुण: विभिन्न सामग्रियों में अलग-अलग ताकत और लोच होती है। उदाहरण के लिए, प्लास्टिक को अपने अंतर्निहित लचीलेपन के कारण धातुओं की तुलना में अधिक मोटी पसलियों की आवश्यकता हो सकती है। मुझे याद है कि मैं एक ऐसे प्रोजेक्ट पर काम कर रहा था जहां मैंने अनुमान लगाया था कि धातु की तुलना में कितनी मोटी प्लास्टिक पसलियों की आवश्यकता है।

2. भार वितरण: विश्लेषण करें कि भार को रिब संरचना में कैसे वितरित किया जाता है - यह एक सड़क यात्रा की योजना बनाने जैसा है; आपको यह जानने की जरूरत है कि वजन कहां रहने वाला है। इससे आवश्यक मोटाई और दूरी निर्धारित करने में मदद मिलेगी।

3. डिज़ाइन संबंधी बाधाएँ: आपके डिज़ाइन द्वारा लगाई जा सकने वाली किसी भी सौंदर्यात्मक या कार्यात्मक सीमा पर विचार करें। कभी-कभी सौंदर्यशास्त्र शासन करता है; उदाहरण के लिए, दृश्यमान पसलियों को एकरूपता के लिए विशिष्ट आयामों का पालन करने की आवश्यकता हो सकती है।

पसली की मोटाई की गणना

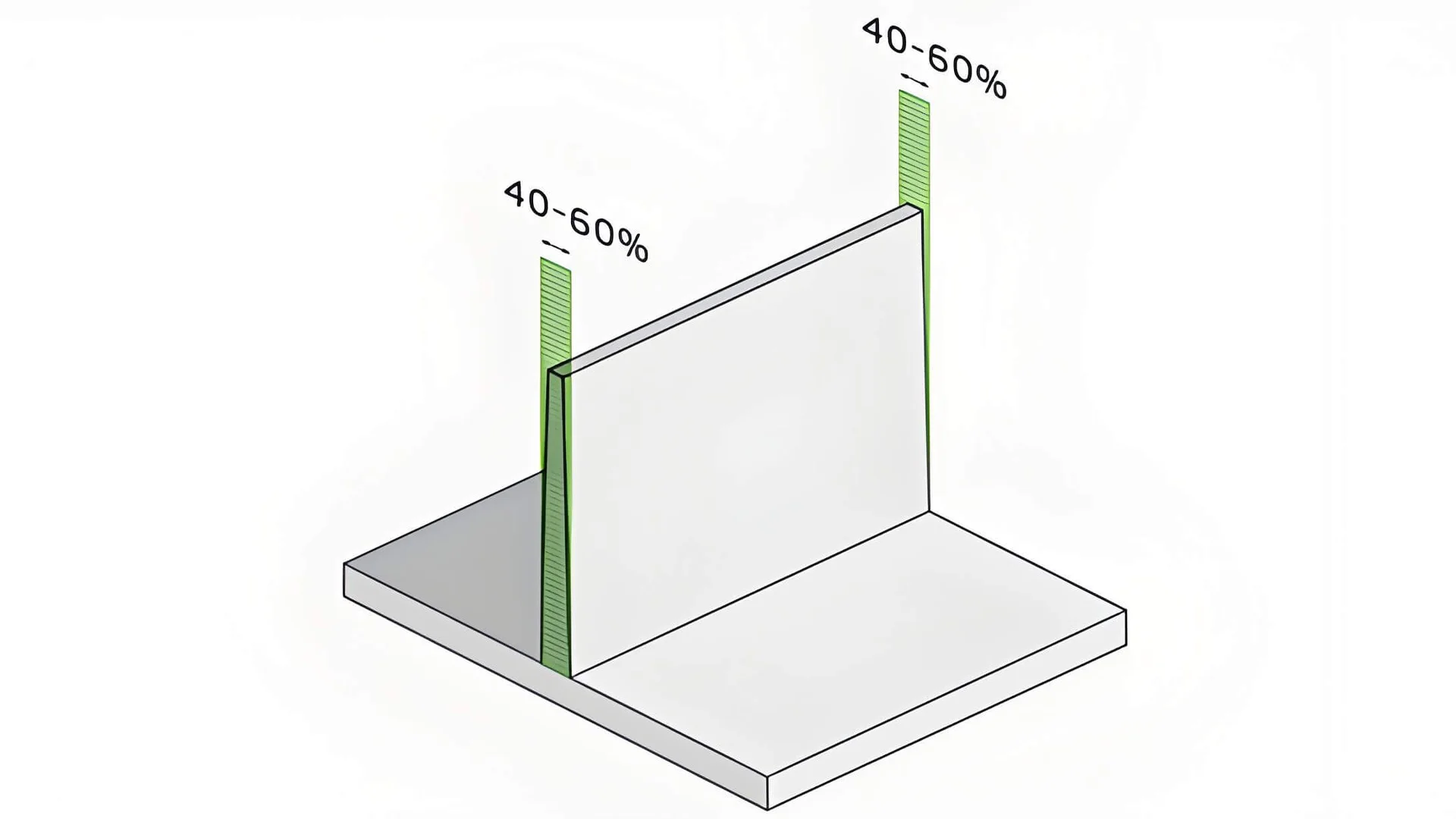

इंजीनियरिंग में पसली की मोटाई का एक सामान्य सूत्र उस हिस्से की दीवार की मोटाई के 0.5 गुना के भीतर होता है जिसे वह सहारा दे रहा है। वस्त्रों में, यह अधिक महसूस करने के बारे में है - आप कितना खिंचाव चाहते हैं? एक मार्गदर्शिका के रूप में निम्नलिखित तालिका का उपयोग करें:

परिशुद्धता के लिए सॉफ्टवेयर का लाभ उठाना

जटिल डिज़ाइनों के लिए, CAD जैसे सॉफ़्टवेयर का लाभ उठाने से सटीक गणना में सहायता मिल सकती है। ये उपकरण विभिन्न परिस्थितियों में अनुकरण और परीक्षण की अनुमति देते हैं, जिससे यह सुनिश्चित होता है कि आपकी पसलियां संरचनात्मक और सौंदर्य दोनों मानदंडों को पूरा करती हैं।
मैं गिनती नहीं कर सकता कि कितनी बार सीएडी टूल्स ने मेरे डिजाइनों को इंजीनियरिंग आपदा बनने से बचाया है।

वास्तविक दुनिया के उदाहरण और केस अध्ययन

उन मामलों के अध्ययनों पर विचार करें जहां अनुकूलित रिब आयामों से उत्पाद प्रदर्शन में महत्वपूर्ण सुधार हुआ है। उदाहरण के लिए, ऑटोमोटिव डिज़ाइन में, उचित रिबिंग ⁹ मजबूती से समझौता किए बिना वजन कम कर सकता है।
मुझे उन केस अध्ययनों में गोता लगाना पसंद है जहां रिब अनुकूलन से सफलताएं मिलीं; ये कहानियाँ मेरी अपनी परियोजनाओं के लिए प्रेरणा और चेतावनी भरी कहानियाँ प्रदान करती हैं।
विभिन्न परिदृश्यों की जांच करके, हम अपनी परियोजनाओं में बचने के लिए व्यावहारिक अनुप्रयोगों और संभावित नुकसानों के बारे में जानकारी प्राप्त कर सकते हैं।

आदर्श पसलियों को डिज़ाइन करने में कौन से उपकरण सहायता कर सकते हैं?

क्या आपने कभी प्लास्टिक के किसी घटक को देखा है और सोचा है कि ये छोटी पसलियाँ इतना बड़ा अंतर कैसे लाती हैं? मेरे पास रिब डिजाइनिंग को आसान बनाने के लिए सही उपकरण हैं और मुझे मिल गए हैं।

सीएडी सॉफ्टवेयर, सिमुलेशन प्रोग्राम और डिज़ाइन गाइड जैसे उपकरण कुशल विनिर्माण और प्रदर्शन के लिए उनके आयाम, प्लेसमेंट और अखंडता को अनुकूलित करके आदर्श प्लास्टिक पसलियों को डिजाइन करने में सहायता करते हैं।

सीएडी सॉफ्टवेयर की भूमिका

आइए मैं आपको CAD सॉफ्टवेयर ¹⁰ । यह एक नई भाषा की खोज करने जैसा था - जो आयामों और आकारों में बात करती थी। सॉलिडवर्क्स और ऑटोकैड जैसे उपकरण मेरे पसंदीदा अनुवादक बन गए, जिससे मुझे जटिल रिब डिज़ाइनों को सटीकता के साथ देखने में मदद मिली। वे मुझे विभिन्न संरचनाओं का अनुकरण करने की अनुमति देते हैं, यह दिखाते हैं कि उनमें तनाव कैसे बढ़ता है और सौंदर्यशास्त्र और कार्यक्षमता के लिए आकृतियों को परिष्कृत करने में मेरी मदद करते हैं।

सीएडी टूल्स की मुख्य विशेषताएं:

सिमुलेशन कार्यक्रमों का महत्व

मैं उस समय को कभी नहीं भूलूंगा जब मैंने रिब डिज़ाइन पर तनाव भार को कम करके आंका था। शुक्र है, ANSYS जैसे सिमुलेशन टूल ने एक महंगी गलती बनने से पहले मेरी निगरानी पकड़ ली। वे मेरे सुरक्षा जाल की तरह हैं, जो मुझे यह परीक्षण करने की अनुमति देते हैं कि पसलियां वास्तविक दुनिया की परिस्थितियों में कैसे व्यवहार करेंगी और प्रदर्शन को अनुकूलित करने के लिए सामग्रियों में बदलाव करेंगी।

सिमुलेशन के लाभ:

• संभावित विफलता बिंदुओं को पहचानें
• सामग्री उपयोग का अनुकूलन करें
• उत्पाद के जीवनकाल की भविष्यवाणी करें

डिज़ाइन मार्गदर्शिकाएँ और मानक

जब मैं शुरुआत कर रहा था, डिज़ाइन गाइड मेरे सबसे अच्छे दोस्त थे। "इंजेक्शन मोल्डिंग हैंडबुक" जैसे संसाधनों ने अंतर्दृष्टि प्रदान की जिसने मुझे अनगिनत नौसिखिया त्रुटियों से बचाया। उन्होंने मुझे रिब-टू-वॉल मोटाई अनुपात जैसे आवश्यक सिद्धांतों और सिंक मार्क्स जैसे सामान्य नुकसान से कैसे बचा जाए, इसके बारे में सिखाया।

संदर्भ मार्गदर्शिकाएँ ¹¹ में अक्सर शामिल होते हैं:

• अनुशंसित रिब-टू-वॉल मोटाई अनुपात
• रिब रिक्ति और अभिविन्यास के लिए सुझाव
• सिंक के निशान और अन्य दोषों को कम करने पर युक्तियाँ

उपकरणों ¹² उपयोग करके , मैंने रिब डिज़ाइन बनाना सीखा है जो न केवल कार्यात्मक हैं बल्कि विनिर्माण प्रक्रियाओं के लिए कुशल भी हैं। सीएडी सॉफ्टवेयर, सिमुलेशन प्रोग्राम और व्यापक डिजाइन गाइड का लाभ उठाने से मेरे वर्कफ़्लो में काफी वृद्धि हुई है।

सौंदर्यबोध और कार्यात्मक आवश्यकताओं को संतुलित करना

मेरे अनुभव में, कार्यक्षमता के साथ सौंदर्यशास्त्र को संतुलित करना रस्सी पर चलने जैसा है। सीएडी टूल्स में उन्नत रेंडरिंग क्षमताएं मुझे संरचनात्मक अखंडता सुनिश्चित करते हुए दृश्य प्रभाव का मूल्यांकन करने में मदद करती हैं। इन तकनीकों को शामिल करके, मैं ऐसे नवीन समाधान तैयार करने में सक्षम हुआ हूं जो उपभोक्ता अपेक्षाओं और उत्पादन बाधाओं दोनों को पूरा करते हैं। इन संसाधनों ने मुझे उत्पाद डिज़ाइन के प्रतिस्पर्धी परिदृश्य में आगे रहने में मदद की है।

पसलियां ढले हुए हिस्सों की सुंदरता को कैसे प्रभावित करती हैं?

जब मैंने पहली बार ढले हुए हिस्सों को डिज़ाइन करना शुरू किया, तो मैं यह देखकर आश्चर्यचकित रह गया कि एक पसली जैसी सरल चीज़ किसी उत्पाद के रूप और अनुभव दोनों को कैसे बदल सकती है।

पसलियां सतह की फिनिश, मोटाई और डिजाइन जटिलता को प्रभावित करके ढाले गए हिस्सों की सुंदरता को बढ़ाती हैं। वे संरचनात्मक समर्थन प्रदान करते हैं लेकिन दृश्य दोषों से बचने के लिए सावधानीपूर्वक डिजाइन की आवश्यकता होती है।

सतह की फिनिश और दिखावट

मुझे याद है कि पहली बार मैंने किसी उत्पाद पर "सिंक मार्क्स" देखे थे; यह एक चेतावनी थी. ये दिखाई देने वाले दोष अन्यथा चिकने डिज़ाइन को ख़राब कर सकते हैं, जो अक्सर तब होते हैं जब सामग्री पसलियों के आसपास असमान रूप से ठंडी हो जाती है। इन वर्षों में, मैंने सीखा है कि रिब आयामों और प्लेसमेंट को अनुकूलित करके, हम सतह फिनिश ¹³ । यह दूसरा स्वभाव बन गया, जैसे सीट बेल्ट लगाना याद रखना।

एक और महत्वपूर्ण सबक एक समान दीवार की मोटाई बनाए रखना था। इसे केक पकाने जैसा समझें—आप नहीं चाहेंगे कि एक पक्ष दूसरे से ऊंचा उठे। एक अच्छा नियम यह है कि पसली की मोटाई बगल की दीवार के 60% के नीचे रखी जाए। यह दृष्टिकोण न केवल बाहरी हिस्से को सुचारू बनाता है बल्कि संरचनात्मक अखंडता को भी बरकरार रखता है।

दृश्य जटिलता और डिज़ाइन संबंधी विचार

पसलियों को शामिल करना एक तस्वीर के लिए एक फ्रेम चुनने जैसा है - यह या तो तस्वीर को बढ़ा सकता है या उससे ध्यान भटका सकता है। मैंने पाया है कि एक जटिल रिब पैटर्न परिष्कार जोड़ सकता है, लेकिन इसे ज़्यादा करने से लुक अव्यवस्थित हो जाता है। मुख्य बात सरलता और कार्यात्मक जटिलता के बीच का मधुर स्थान ढूंढना है।

सीएडी सॉफ्टवेयर ¹⁴ के लिए भगवान का शुक्र है , जो मुझे उत्पादन शुरू होने से पहले डिजाइनों के साथ खेलने की सुविधा देता है। इस तरह, मैं रिब पैटर्न के साथ प्रयोग कर सकता हूं और देख सकता हूं कि वे बिना किसी वास्तविक दुनिया के परिणाम के सौंदर्यशास्त्र को कैसे प्रभावित करते हैं।

तालिका: रिब डिज़ाइन दिशानिर्देश

भाग की मोटाई पर प्रभाव

जब मुझे ताकत खोए बिना दीवार की मोटाई कम करने की आवश्यकता होती है तो पसलियां अक्सर मेरा पसंदीदा समाधान होती हैं। वे पुलों में उन सुदृढ़ीकरणों की तरह हैं जिन्हें आप वास्तव में नहीं देखते हैं, लेकिन आप जानते हैं कि वे अपना काम कर रहे हैं। हालाँकि, दृश्य विकृति या असमान शीतलन पैटर्न से बचने के लिए उन्हें सावधानी से डिजाइन करने की आवश्यकता है। एक व्यापक विश्लेषण ¹⁵ इष्टतम रिब डिज़ाइन प्रथाओं को खोजने में मेरा भरोसेमंद साथी है।

इन तत्वों को समझना मुझे ढले हुए हिस्सों के कार्यात्मक और सौंदर्य दोनों पहलुओं को बढ़ाने में मदद करने में महत्वपूर्ण रहा है। यह सब यह सुनिश्चित करने के बारे में है कि अंतिम उत्पाद न केवल विशिष्टताओं को पूरा करता है बल्कि अंतिम उपयोगकर्ताओं को भी प्रसन्न करता है। उपभोक्ता इलेक्ट्रॉनिक्स जैसे क्षेत्रों में, जहां रूप और कार्य दोनों सर्वोपरि हैं, इस संतुलन को सही रखना महत्वपूर्ण है।

निष्कर्ष

इंजेक्शन मोल्डिंग में आदर्श रिब-टू-वॉल अनुपात दीवार की मोटाई के 0.5 गुना के भीतर है, जो दोषों को कम करने और प्लास्टिक घटकों में संरचनात्मक अखंडता सुनिश्चित करने के लिए महत्वपूर्ण है।
